Lucernarios y placas solares en la misma cubierta: cómo repartir el espacio

Combinar lucernarios y placas solares en una misma cubierta industrial se ha convertido en el conflicto más habitual que nos encontramos en las naves de Barcelona. Las dos instalaciones quieren lo mismo: la superficie mejor orientada y despejada. Y cuando la fotovoltaica llega después, casi siempre se resuelve mal: módulos pegados a las bóvedas, lucernarios tapados a medias y una cubierta por la que ya no se puede pasar a hacer mantenimiento. Se puede hacer bien, pero hay que decidirlo antes de montar nada.

El problema de las sombras: la cifra que hay que tener en la cabeza

Un lucernario en cubierta no es una superficie plana: una bóveda o una cúpula sobresale típicamente entre 30 y 50 cm por encima del plano de la cubierta, y si tiene zócalo elevado, más. Eso es un obstáculo, y proyecta sombra hacia el norte.

La regla que se usa para separar obstáculos de los módulos parte de la altura solar del solsticio de invierno. Para la latitud de Barcelona (en torno a 41,4°), la distancia mínima recomendable se acerca a 2,8 veces la altura del obstáculo. Es decir: una bóveda que sobresale 40 cm pide del orden de 1,1-1,2 m libres hacia el norte para no dar sombra al mediodía en pleno invierno.

Y esto importa más de lo que parece, porque en fotovoltaica una sombra parcial no reduce la producción de forma proporcional: puede penalizar toda la serie de módulos conectada. Si no queda más remedio que acercarse, la instalación debe resolverse con optimizadores o microinversores para que el módulo sombreado no arrastre a los demás.

Cómo repartir la cubierta según su geometría

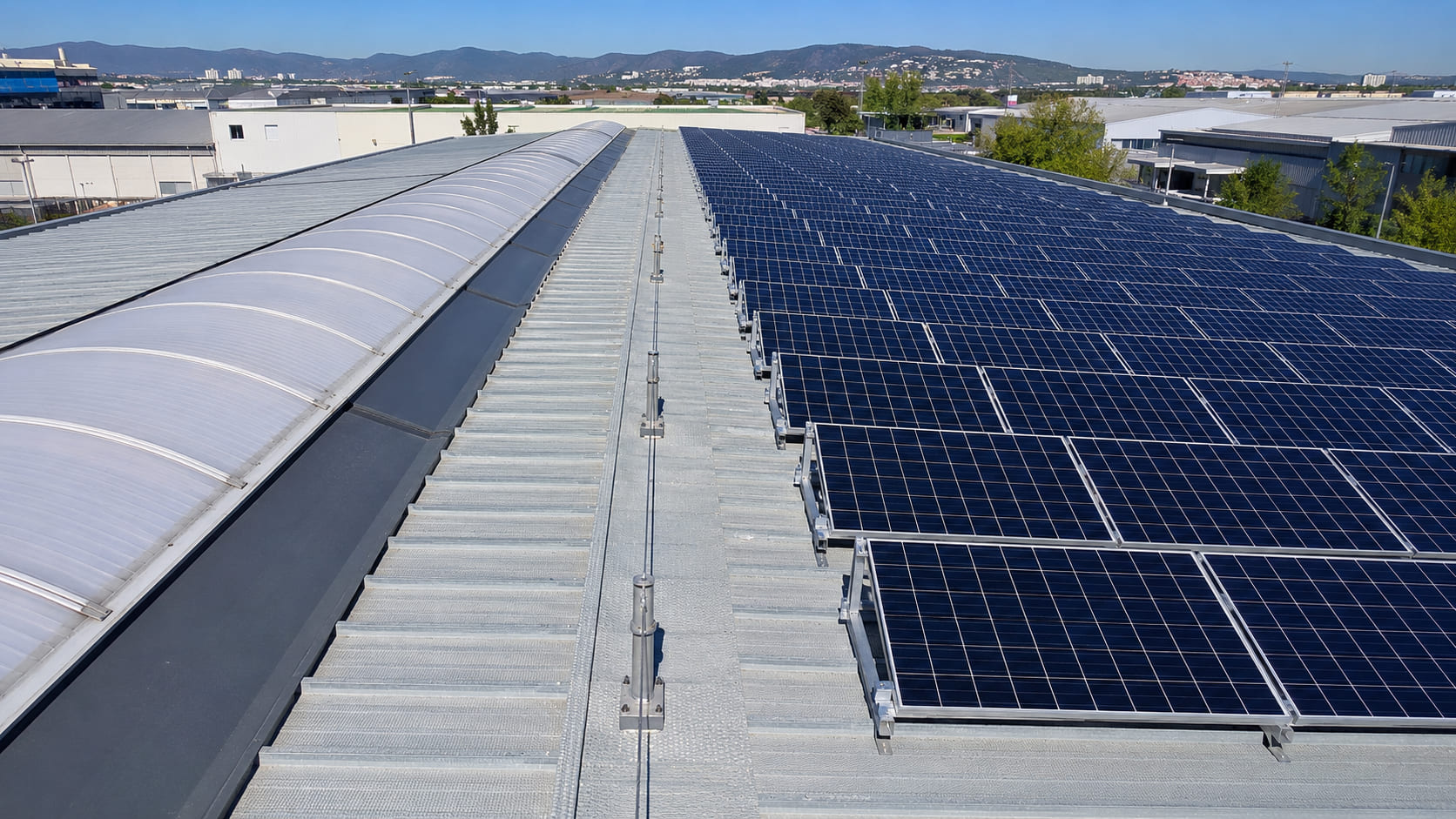

La cubierta a dos aguas con lucernarios al norte y módulos al sur es, de lejos, el reparto que mejor funciona: cada instalación aprovecha lo que necesita y no se estorban. Cuando la nave ya tiene lucernarios repartidos por todos los faldones, hay que estudiarlo caso a caso.

No tapes la luz que ya tienes

Es un error frecuente y muy caro de deshacer: se cubren o se sombrean lucernarios para ganar unos metros de módulos, y a partir de ahí la nave necesita luz artificial encendida durante toda la jornada. Se gana producción por un lado y se consume por el otro, además de perder confort visual.

Antes de proyectar la fotovoltaica conviene saber qué superficie de lucernarios tiene la cubierta y qué aporta realmente dentro. Si la nave está justa de luz natural, lo sensato es proteger primero el hueco translúcido y colocar los módulos alrededor.

Estructura, peso y anclajes

• Nunca anclar sobre el lucernario ni sobre su marco. Los soportes van a correas, a la chapa mediante perfiles adecuados o a sistemas lastrados, según el tipo de cubierta.
• Peso añadido: una instalación fotovoltaica sobre cubierta industrial suele suponer del orden de 12 a 18 kg/m² entre módulos y estructura, y bastante más si es lastrada. Hay que verificar que correas y pórticos lo admiten, sobre todo en naves antiguas.
• Estanqueidad: cada anclaje es una perforación potencial. Los encuentros con el lucernario, que es donde ya hay un solape y un sellado, son el punto más delicado de toda la cubierta.
• Dilatación: perfiles metálicos largos y placas de policarbonato se mueven a ritmos distintos. Si la estructura fotovoltaica coacciona el lucernario, aparecen grietas en las fijaciones.

Seguridad y mantenimiento: lo que se olvida siempre

Una cubierta con fotovoltaica se visita mucho más que una cubierta sin ella: limpieza de módulos, revisiones, sustitución de componentes. Eso significa más gente caminando cerca de huecos frágiles.

• Deja pasillos libres entre módulos y lucernarios, del orden de 60-80 cm, para poder trabajar y limpiar sin apoyarse en la placa translúcida.
• Un lucernario no es transitable salvo que esté expresamente clasificado como resistente a la caída de personas. Si queda rodeado de módulos, hay que protegerlo o señalizarlo.
• Coordina los puntos de anclaje y la línea de vida con el trazado de la instalación: replantearla después es un lío.
• No bloquees con módulos las zonas de barrido de los sistemas de apertura de cubierta ni sus recorridos.

Si estás planteando fotovoltaica en tu nave, merece la pena revisar el estado y el reparto de los huecos translúcidos antes de firmar el proyecto eléctrico. Puedes ver cómo trabajamos las cubiertas industriales en lucernarios para naves industriales y los materiales que utilizamos en lucernarios de policarbonato. Si quieres que lo miremos sobre el terreno, cuéntanos cómo es tu cubierta.

Preguntas frecuentes

¿Puedo montar placas solares directamente encima de un lucernario?

No. El lucernario no está diseñado para soportar cargas puntuales ni anclajes, y taparlo anula su función. Los módulos van sobre estructura apoyada en elementos resistentes de la cubierta.

¿Cuánta separación hay que dejar entre un lucernario y los módulos?

Por sombras, en Barcelona la referencia se acerca a 2,8 veces la altura que sobresale el lucernario. Por mantenimiento, conviene además dejar un pasillo practicable. Suele mandar la que resulte mayor de las dos.

¿Es mejor instalar primero la fotovoltaica o renovar antes los lucernarios?

Primero los lucernarios, siempre que estén envejecidos. Cambiar placas translúcidas con una instalación fotovoltaica ya montada encima obliga a desmontar módulos y multiplica el trabajo.

¿La fotovoltaica afecta a la garantía de la cubierta?

Puede afectarla si las perforaciones y anclajes los ejecuta un tercero sin coordinación con quien hizo la cubierta. Conviene dejar claro por escrito quién responde de la estanqueidad de cada punto.
